Jak ocenić, czy napęd liniowy z serwem utrzyma precyzję w CNC i pakowaniu

Jak ocenić, czy napęd liniowy z serwem utrzyma precyzję w CNC i pakowaniu

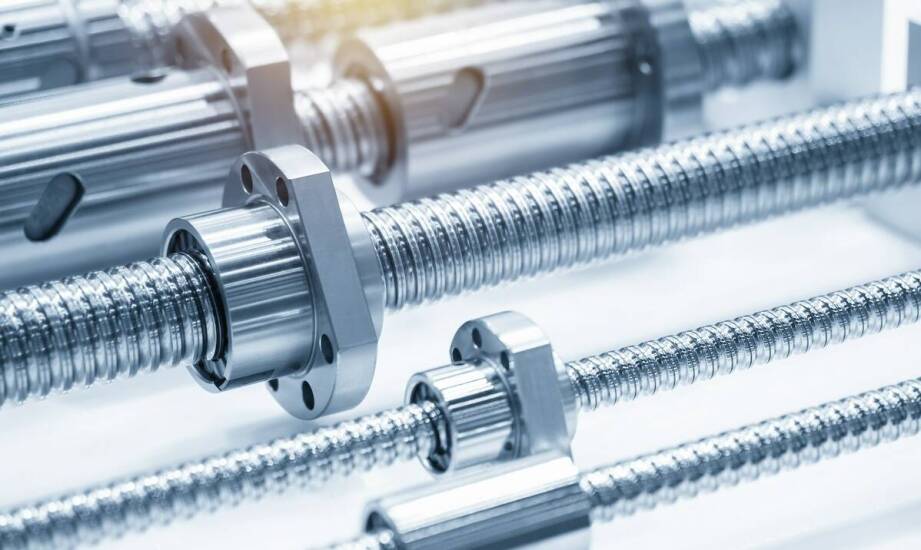

W maszynie CNC przeznaczonej do obróbki twardych materiałów najdrobniejszy błąd pozycjonowania osi X o zaledwie 50 mikrometrów zazwyczaj skutkuje odrzuceniem całej serii detali. Podobna sytuacja występuje w szybkobieżnej pakowarce farmaceutycznej. Jeśli małe tabletki nie trafią dokładnie w wyznaczone gniazda blistrów, odchylenie rzędu 0,1 milimetra powoduje natychmiastowe zacięcie taśmy i długi przestój całej linii. Utrzymanie reżimu wymiarowego wymaga zastosowania sprawdzonych komponentów mechanicznych. Zrozumienie specyfikacji technicznej pozwala inżynierom uniknąć kosztownych pomyłek na etapie projektowania układu napędowego.

Parametry decydujące o powtarzalności i sztywności osi

Ocenę przydatności siłownika współpracującego z serwomotorem należy zawsze rozpoczynać od analizy powtarzalności pozycjonowania. Ten parametr precyzyjnie określa, z jaką dokładnością wózek liniowy wraca do zaprogramowanego wcześniej punktu. W nowoczesnych aplikacjach przemysłowych typowe odchyłki mieszczą się w bardzo wąskim przedziale od ±0,1 do 5 μm. Drugim niezwykle ważnym czynnikiem jest sztywność całego układu, którą wyraża się w niutonach na mikrometr. W urządzeniach frezujących sztywność wzdłużna osiąga wartości od 8 do 200 N/μm, co zapobiega odkształceniom podzespołów pod wpływem naporu wrzeciona. Zastosowanie odpowiednio napiętych wstępnie prowadnic skutecznie ogranicza ryzyko powstawania mikroluzów.

Nawet najdokładniejsze elementy toczne nie zapewnią płynności, jeśli konstruktor zignoruje masę transportowanego ładunku. Zwiększony ciężar osi drastycznie podnosi zapotrzebowanie na moment obrotowy i wymusza zamontowanie wytrzymalszych łożysk podtrzymujących. Wydłużenie skoku roboczego potęguje naturalne luzy nawrotne występujące w długich śrubach kulowych, co bezpośrednio przekłada się na gubienie pozycji. Zjawisko to staje się szczególnie uciążliwe przy wieloosiowej obróbce ubytkowej, w ramach której błędy poszczególnych napędów sumują się na narzędziu. Próba rekompensaty tych niedokładności poprzez agresywne podniesienie przyspieszenia mocno obciąża silnik. Prowadzi to do powstawania szkodliwych drgań rezonansowych w skrajnych obszarach roboczych maszyny. Obserwacja zachowania sprzętu po wykonaniu kilkudziesięciu tysięcy cykli ułatwia zaplanowanie poprawnego harmonogramu wymiany smarów.

Rzeczywisty profil ruchu a wymogi aplikacji produkcyjnych

Dobieranie podzespołów wyłącznie na podstawie suchych tabel katalogowych często okazuje się poważnym błędem projektowym. Obliczenia bazujące tylko na maksymalnym udźwigu nie obejmują zjawisk fizycznych zachodzących podczas ostrych zmian kierunku. To rzeczywisty profil ruchu determinuje zachowanie mechaniki podczas pracy pod zmiennym obciążeniem. Kluczową rolę odgrywa tutaj zryw, czyli parametr opisujący dynamikę narastania przyspieszenia w czasie. Szarpnięcia powstające w ułamku sekundy przy gwałtownym hamowaniu niszczą bieżnie elementów tocznych i przyspieszają zużycie nakrętek. Przeprowadzenie komputerowej symulacji kinematycznej pozwala sprawdzić, czy wytypowany elektryczny siłownik przetrwa bezawaryjną pracę na trzy zmiany.

Różnice środowiskowe między poszczególnymi halami produkcyjnymi wymuszają odmienne podejście do kalibracji całego układu. W obrabiarkach siły oporu rosną płynnie wraz ze zgłębianiem się frezu, ale silnik serwo musi stale korygować błędy uchybu poniżej 10 μm. Sektor pakowania narzuca napędom zupełnie inną charakterystykę obciążeń. Szybkobieżne maszyny rozlewające znoszą ciągłe zmiany wektorów sił oraz silne uderzenia udarowe, jednak tolerują odchyłki sięgające nawet 50 μm. Największym wyzwaniem dla inżynierów projektujących takie systemy pozostaje utrzymanie wysokiego tempa taktowania bez wywoływania wibracji całej ramy urządzenia.

Integracja mechaniki ze sterowaniem jako gwarancja precyzji

Fizyczna wytrzymałość wózka liniowego stanowi fundament konstrukcji, ale za płynne domknięcie pętli sprzężenia zwrotnego odpowiada zaawansowana elektronika. Precyzyjne zestrojenie skoku śruby z częstotliwością impulsów przesyłanych przez sterownik PLC i odczytami z enkodera eliminuje ryzyko przeregulowania osi. Oznacza to niepożądaną sytuację, w której napęd mija zadaną pozycję i musi błyskawicznie wykonać dodatkowy ruch korekcyjny. Konstruktorzy maszyn chętnie opierają projekty na kompleksowych zestawach od jednego podmiotu, co drastycznie ułatwia późniejsze diagnozowanie ewentualnych usterek komunikacyjnych. Dostarczaniem wysokiej klasy podnośników śrubowych, prowadnic kulowych i napędów serwokrokowych dla producentów maszyn zajmuje się spółka pivexin technology. Zbudowanie relacji z dostawcą dysponującym własnym laboratorium technicznym ułatwia inżynierom szybkie prototypowanie i testowanie kompatybilnych rozwiązań mechanicznych.

Osiągnięcie w pełni powtarzalnego ruchu w nowoczesnych urządzeniach przemysłowych wymaga szerokiego spojrzenia na architekturę systemu automatyki. Niezawodność układu napędowego wynika z bezpośredniego dopasowania specyfikacji sprzętu do wymogów środowiska pracy. Wnikliwe przetestowanie obciążeń dynamicznych w oprogramowaniu inżynierskim zabezpiecza zakład przed montażem zbyt słabych lub przewymiarowanych podzespołów. Właściwa konfiguracja silników, sterowników i śrub daje pewność, że gotowa linia produkcyjna utrzyma wyśrubowaną dokładność przez wiele lat.
